磁翻板液位計廠家選型

產品編號：WH-UHZ系列

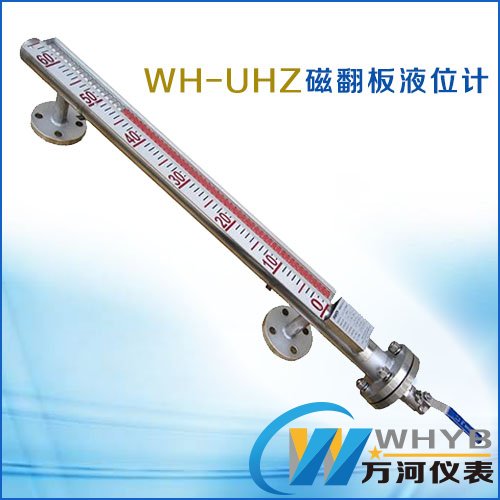

產品名稱：WH-UHZ系列磁翻板液位計選型
產品類別：磁翻板液位計

---

一、磁翻板液位計工作的基本原理：

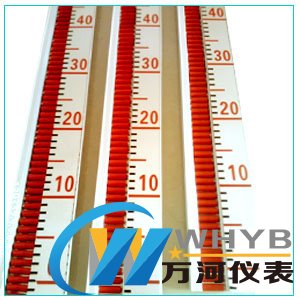

      磁翻板液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，磁翻板液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。也可在本體管上加裝磁性技術'>開關或遠傳變送器，輸出開關信號或模擬量信號。適合用于高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控制。
     磁翻板液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量，設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。
      由于具有磁性耦合隔離器密閉結構。尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。

二、用戶在磁翻板液位計選型訂貨前需了解并提供的技術參數：

1、安裝方式： 側裝式（如圖1所示）    頂裝式（如圖2所示）
2、測量介質：比如水、油、其他化工溶劑及液體原料
3、材質要求：比如304不銹鋼、316L不銹鋼、不銹鋼襯四氟,PP、PVC (如果用戶不清楚，在提供相關參數后，可由我我司技術人員幫助選擇地)
4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。
5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質最高的壓力可以達到10MPa。
6、連接方式：頂裝式磁翻板液位計系列產品一般情況下是采用DN80或DN100的連接法蘭，側裝式磁翻板液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。
7、測量范圍：1.側裝式因為是通過上下兩個導管與需測量容器相連，因此其測量范圍就是兩個導管中心之間的距離，簡稱中心距。（如圖1所示）
                          2.頂裝式因為是從頂部插入容器內部的，因此其測量范圍為容器頂部到底部之間需要測量的這段距離。（如圖2所示）



                                              安裝示意圖1                                                                                           安裝示意圖2

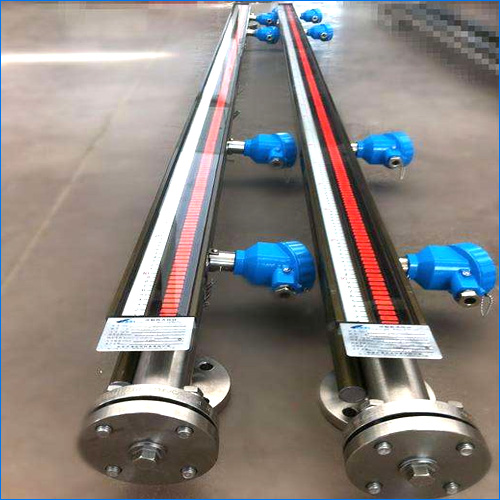

8、遠傳輸出及報警信號：磁翻板液位計可實現遠傳4-20mA，485通訊，Modbus協議及開關量信號、報警功能。

三、萬河儀表磁翻板液位計選型表

WH-UHZ磁翻板液位計廠家編號
	量程例：1-1000mm									量程

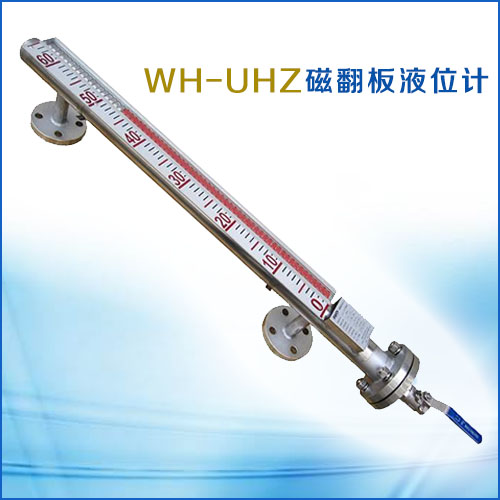

		517C	普通側裝型							基本類型

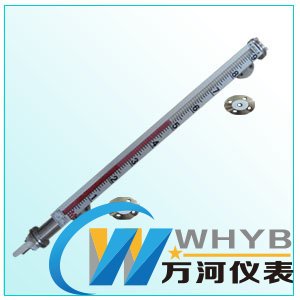

		SF	防腐型
		ZQK/DB	伴熱型
		D	防霜型

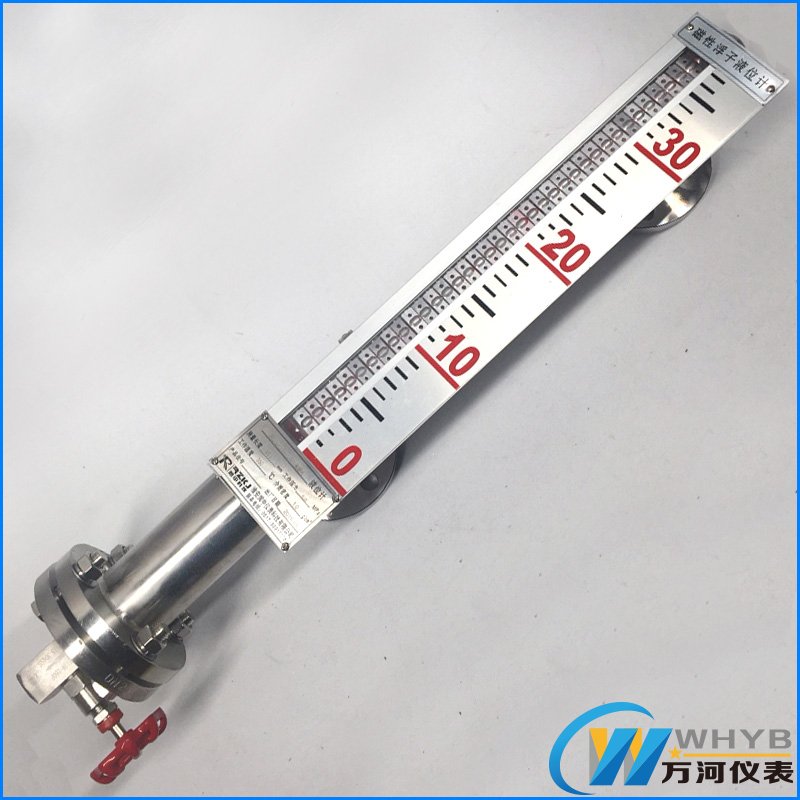

		GW	高溫型
		F	防爆型(Bd為隔爆型、Bi為本安型)
		DJ	頂裝型
		GY	高壓型

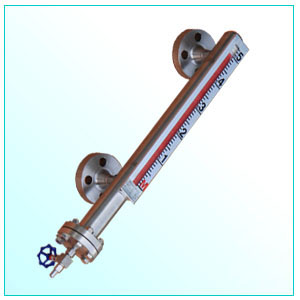

		GWGY	高溫高壓型
			其他
			A	0.45-0.51						介質密度(g/cm3)
			B	0.51-0.65
			C	0.62-0.75
			D	0.75-0.9
			E	0.9-1.0
			F	1.0-1.8
				0	常壓					過程壓力(MPa)
				1	其他(另注明)
					A	304				主體材質
					B	316
					C	316L
					D	PVC/UPVC
					E	304+F4
					F	304+PE
					G	其他
						A	翻柱現場顯示			顯示方式
						B	變送器輸出型(現場表頭顯示)
						C	變送器輸出型(無現場表頭顯示)
						D	其他型
							A	無報警點		報警代號
							B	有一個報警點
							C	有兩個報警點
							D	其他
								連接法蘭口徑例：(DN)50		法蘭口徑

注：例如“WH-UHZ-2000517CE0ACD20 主要參數是：介質密度為0.9-1.0g/cm3、公稱壓力為常壓1.0MPa、量程為2000mm、主體材質為不銹鋼304、變送器輸出型(無現場表頭顯示)、連接法蘭口徑DN20型磁翻板液位計。

（本選型指導由萬河儀表技術部提供，如您在使用磁翻板液位計儀表的過程中遇到任何問題，都可以致電我司的全國銷售服務熱線：0517-86899586  13276518088，我們會有專業人員為您答疑解惑）
